Применение аралоновых волокон в области электрической изоляции

Применение аралоновых волокон в области электрической изоляции

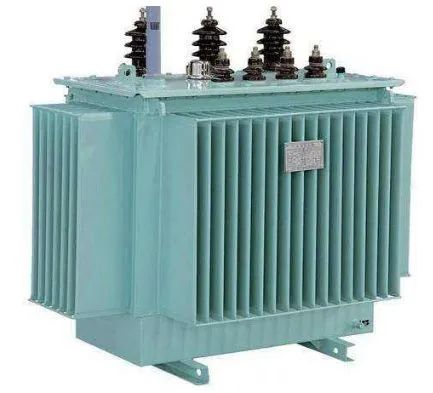

1.1 Трансформаторы

Использование аралоновых волокон, несомненно, является идеальным материалом для стержней, прослойки и фазовой изоляции трансформаторов. Он имеет очевидные преимущества в применении, предельный индекс кислорода для фибровой бумаги > 28, поэтому он сам по себе является хорошим огнестойким материалом. В то же время, термостойкость достигает 220 ступеней, что уменьшает пространство охлаждения трансформатора, делает его внутреннюю конструкцию компактной, уменьшает потери при холостой нагрузке трансформатора и снижает затраты на производство. Благодаря своему хорошему изоляционному эффекту, он может улучшить способность трансформатора к хранению температуры гармоничной волновой нагрузки, поэтому он имеет важное применение в изоляции трансформатора. Кроме того, материал обладает хорошей влагонепроницаемостью и может использоваться во влажной среде.

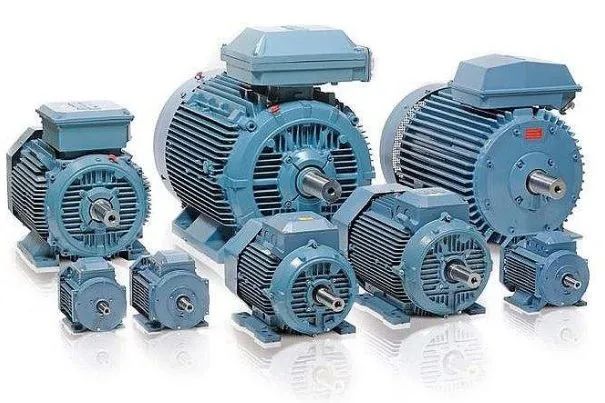

1.2 Электрический

В процессе производства электродвигателей широко используются аралоновые волокна. Вместе волокно и картон образуют изоляционную систему электротехнических изделий, которая позволяет изделию работать в условиях перегрузки. Из - за небольшого размера этого материала имущество хорошее и не повреждается во время намотки. Его применение включает в себя межфазную изоляцию, изоляцию выводов, изоляцию заземления, изоляцию проводов, изоляцию лотков и так далее. Например: волокнистая бумага толщиной от 0,18 мм до 0,38 мм обладает хорошей гибкостью, подходит для изоляции лотков; Фибробумага толщиной от 0,51 мм до 0,76 мм имеет более высокую встроенную твердость и поэтому может использоваться в положении клина в канавке.

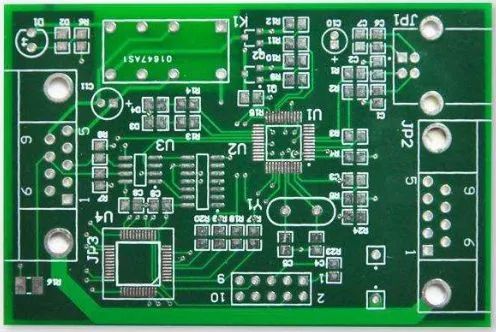

1.3 Электрическая плата

После применения ароматического полиамидного волокна в монтажных платах электрическая прочность, точечное сопротивление и скорость лазера выше. В то же время ионы имеют более высокую обрабатываемость и более низкую плотность ионов. Благодаря этим преимуществам, он широко используется в области электроники. В 1990 - х годах монтажные платы, изготовленные из аралоновых материалов, стали центром материалов на основе SMT, а аралоновые волокна широко использовались в таких областях, как основы плат.

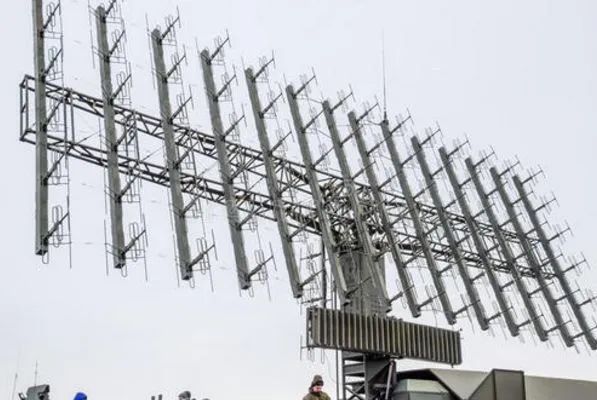

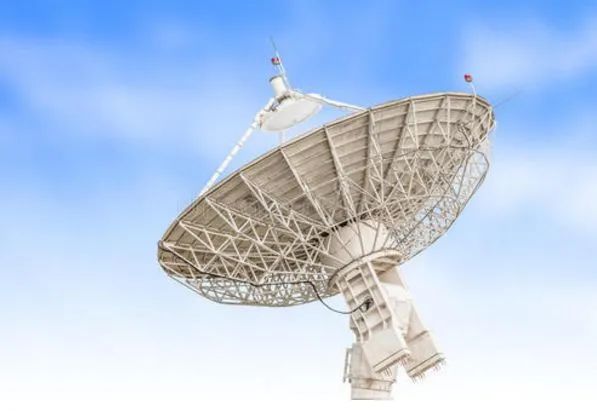

1.4 Радиолокационная антенна

С быстрым развитием спутниковой связи радиолокационная антенна должна иметь преимущества небольшого качества, легкого веса и высокой надежности. Ариновое волокно обладает высокой производительностью и стабильностью, хорошей электрической изоляцией, сильной проницаемостью волн и механическим оборудованием, которое может быть применено в области радиолокационных антенн. Например, он может быть разумно использован в таких конструкциях, как воздушные антенны, обтекатели, такие как военные корабли и самолеты, а также фидер радара.

02.Конкретное применение аралоновых волокон в области электрической изоляции и электроники

2.1 Применение в различных трансформаторах

Ароматное волокно может использоваться в сухих трансформаторах. Использование аралонового волокна в точке обмотки онлайн - кольца может эффективно повысить температурный индекс системы изоляции трансформатора и продлить его срок службы. Система высокотемпературной изоляции состоит из волокнистой бумаги, высокотемпературного масла и т. Д. Для железнодорожного тягового оборудования и распределительного оборудования для снижения качества и объема трансформаторов. В высокоскоростных поездах аралоновые материалы используются для формирования изоляционных систем трансформаторов, которые уменьшают объем трансформаторов до 80 - 85% от их первоначальных размеров, уменьшают нагрузку на обслуживание неисправностей и повышают безопасность трансформаторов. В полной мере использовать преимущества аралонового волокна, применяя его в качестве основного изоляционного материала к трансформаторам, можно обеспечить безопасность конструкции. В масляных трансформаторах аралоновое волокно может использоваться для изготовления трансформаторов с высокой точкой сгорания и бета - масла с высокой точкой сгорания. Этот трансформатор имеет низкие эксплуатационные расходы и хорошие противопожарные характеристики. Например, трансформаторы мощностью 150 кВА, изготовленные из аралонового волокна и силиконового масла, мало отличаются по качеству от трансформаторов мощностью 100 кВА.

2.2 Применение в различных электродвигателях

Ароматное волокно может использоваться в изоляционных системах специальных двигателей, а аралоновое волокно обладает хорошими изоляционными свойствами в двигателях с частотной модуляцией и преобразователях переменной частоты 2500 кВ. В то же время использование аралонового волокна для изготовления эпоксидных композитов в качестве защитного кольца ротора двигателя может эффективно решить проблему более слабых характеристик традиционной широтной полосы из стекловолокна. При нормальных условиях прочность образца на растяжение составляет 1816 МПа, что позволяет удовлетворять требованиям высокой рабочей среды. Кроме того, аралоновое волокно также может использоваться в качестве структурной изоляции между витками двигателя, может уменьшить толщину изоляционного слоя, снизить скорость повышения температуры двигателя, улучшить общую производительность двигателя.

Ароматное волокно также может быть использовано для генераторов. После погружения в эпоксидную смолу волокнистая бумага помещается в катушку ротора, образуя изоляционную структуру, повышающую механическую прочность катушки и сокращающую производственный цикл генератора. Исследователи изучили восточные генераторы, используемые в блоке « Три ущелья», и обнаружили, что блок использует аралоновый материал в качестве изоляции обмотки, которая не только отвечает требованиям технической изоляции блока, но и может использоваться в больших или средних гидроэлектростанциях.

Кроме того, аралоновое волокно может быть использовано для изоляции заземления двигателя, чтобы избежать проблемы аномального простоя двигателя. Ариловые волокна и полиамид используются для образования композиционных материалов для образования закрытых проводов. Внутренний и внешний слои сплетены из аралоновых волокон, так что двигатель обладает хорошими изоляционными свойствами в условиях смазочных материалов и хладагентов.

2.3 Применение в печатных платах

В процессе изготовления печатных плат (далее именуемых PCB) ароматическое полиамидное волокно используется для синтеза поддержки проводов электронных чипов высокой плотности. Этот кронштейн имеет сильное растягивающее имущество, поэтому он может избежать появления медной пластины и смоляной подложки после нагрева. Проблемы отделения. В электронной промышленности использование аралоновых материалов для изготовления PCB - плат может повысить прочность и качество монтажных плат. Эта плата имеет хороший размер и коэффициент расширения 3 × 10 - 6 / °C. Из - за низкой диэлектрической константы платы он подходит для высокоскоростной передачи линии.

По сравнению со стекловолокнистыми материалами, качество этой платы уменьшается на 20%, что позволяет достичь цели производства электронных устройств с легким весом и небольшой системой. Японская компания разработала PCB - панель с лучшей стабильностью, гибкостью и влагонепроницаемостью. В процессе изготовления ароматическое полиамидное волокно используется в промежуточном положении, что ускоряет подготовку материала эпоксидной смолы. Он легче обрабатывается и обладает лучшими гигроскопическими свойствами, чем применение противоположных материалов. ПХБ, изготовленные из аралонового волокна, имеют легкий вес и высокую производительность и могут использоваться для смартфонов и планшетов. Кроме того, электрические платы с многослойной структурой на основе аралоновых волокон могут инкапсулировать электронику высокой плотности, подходит для высокоскоростной передачи цепей и широко используется в военной промышленности.

2.4 Применение в антенных компонентах

Поскольку аралоновый материал обладает хорошей диэлектрической собственностью, он применяется к более тонким компонентам обтекателя, чем традиционные стеклянные обтекатели, с хорошей жесткостью и более высокой пропускной способностью сигнала. По сравнению с полуволновым обтекателем обтекатель в многослойном положении изготовлен из аралонового материала для сотовой прослойки. Материал сердечника легче и прочнее, чем материал сердечника стекла. Недостатком является стоимость производства. Более высокие. Поэтому он может использоваться только для изготовления компонентов обтекателя в высокопроизводительных областях, таких как корабельные радары и бортовые радары.

2.5 Применение в других областях

В дополнение к применению в вышеуказанных областях, аралоновые волокна также широко используются в электронных компонентах, таких как композитные мембраны, изоляционные веревки / стержни, выключатели и тормоза. Например, в линиях электропередачи 500 кВ изоляционные стрелы заменяются изоляционными веревками из аралоновых материалов в качестве несущего инструмента, а винты соединяются изоляционными веревками, что способствует повышению коэффициента безопасности более 3. Изоляционные стержни в основном состоят из аралоновых и полиэфирных волокон, переплетающихся, помещенных в вакуум, погруженных в материал эпоксидной смолы, отвержденных после формования. Он обладает хорошей коррозионной стойкостью во время использования, легким весом, высокой прочностью, и этот материал обладает хорошими изоляционными свойствами. В линиях 110 кВ работа с изоляционными стержнями осуществляется относительно часто, при использовании они имеют более высокую механическую прочность и обладают хорошими динамическими характеристиками усталости. В электротехнике использование волокнистых материалов из аралона может повысить прочность деталей и предотвратить серьезный износ поверхности замены формы. Он может заменить стекловолокно в электрическом оборудовании. Содержание волокон из аралоновых волокон составляет 5%, длина до 6,4 мм, прочность на растяжение 28,5 МПа, прочность на дугу 192 с ударной прочностью 138,68 J / m, поэтому износостойкость выше.
