अर्धचालक विनिर्माण उपकरण के लिए कार्बन फाइबर समाधान

अर्धचालक विनिर्माण उपकरण में कार्बन फाइबर आधुनिक उद्योग में सबसे अधिक मांग वाले सामग्री अनुप्रयोगों में से एक है, क्योंकि चिप्स बनाने वाले उप एक लिथोग्राफी चरण, एक वेफर हैंडलिंग रोबोट, एक आयन प्रत्यारोपण बीमलाइन या एक मेट्रोलॉजी फ्रेम थर्मल ड्रिफ्ट, कंपन या कण संदूषण को सहन नहीं कर सकता है जो स कार्बन फाइबर प्रबलित बहुलक (सीएफआरपी), अरामिड और पूर्व-ऑक्सीकृत फाइबर घटकों के साथ संयुक्त, पृथ्वी पर सबसे सटीक मशीनों के पीछे शां इस गाइड में जांच की जाती है कि कैसे कार्बन फाइबर अर्धचालक उपकरण व्यवहार में काम करता है - आंशिक रूप से, वेफर चरण से लेकर क्लीनरूम छत तक - और क्यों उच्च प्रदर्शन वाला फा

1. सेमीकंडक्टर उपकरण सबसे कठिन सामग्री आवश्यकताओं को क्यों सेट करता है

अर्धचालक निर्माण एक विरोधाभास द्वारा परिभाषित एक उद्योग है: यह विशाल पैमाने पर काम करता है और फिर भी लगभग हर महत्वपूर्ण एक एकल वेफर में दसों अरबों ट्रांजिस्टर हो सकते हैं, और प्रत्येक पैटर्निंग चरण को एक नैनोमीटर के अंश के भीतर पिछली परत के साथ संरेखित हो ओवरले, महत्वपूर्ण आयाम और उपज सभी किसी मशीन की ज्यामिति में परिवर्तन के क्षण को गिराते हैं, और ज्यामिति में परिवर्तन होता है जब भी कोई संरचना विस्

यह चार सामग्री आवश्यकताओं को पैदा करता है जो पारंपरिक धातुओं को एक साथ पूरा करने के लिए संघर्ष करती हैं:

• आयामी स्थिरता: उपकरण को तापमान स्विंग, थर्मल साइकिल चलाने और लंबे संचालन घंटों में अपना आकार रखना चाहिए। थर्मल विस्तार का गुणांक (सीटीई) शून्य के करीब होना चाहिए, या कम से कम मेट्रोलॉजी संदर्भ से मेल खाना चाहिए।

• उच्च विशिष्ट कठोरता: संरचना को द्रव्यमान जोड़ने के बिना विचलन और कंपन का विरोध करना चाहिए जो मंच को धीमा कर देगा, सर्वो लोड कर देगा, या कम आवृत्ति अनुना

• स्वच्छता: कोई आउटगैसिंग, कोई शेडिंग, कोई धातु पहनने का मलबा नहीं है जो वेफर सतह पर कण दोष बन सकता है।

• कंपन डैम्पिंग और नियंत्रण बैंडविड्थ: मशीन को प्रत्येक कदम के बाद जल्दी से बस जाना चाहिए ताकि थ्रूपुट और सटीकता एक दूसरे के खिलाफ व्यापार न किया ज

सीएफपी सभी चारों के जवाब देता है। इसकी विशिष्ट कठोरता स्टील या एल्यूमीनियम की तुलना में कई गुना है, इसके सीटीई को शून्य के करीब या सिलिकॉन से मेल खाने के लिए इंजीनियर किया जा सकता है, यह क्लीनरूम रासायनिक वात

2. जहां कार्बन फाइबर एक Fab उपकरण के अंदर दिखाई देता है

अर्धचालक उपकरण प्रणालियों की एक प्रणाली है, और कार्बन फाइबर लगभग हर उपप्रणाली में चला गया है जहां गति, थर्मल स्थिरता या संरचनात्मक अर्थव

2.1 वेफर चरण और पोजीशनिंग प्लेटफार्म

वेफर चरण किसी भी लिथोग्राफी या निरीक्षण उपकरण का दिल है। यह कई जी-बलों पर तेज होता है, मिलीसेकंड में सैकड़ों मिलीमीटर की यात्रा करता है, और बाद में नैनोमीटर परिशुद्धता पर बस जाना चाहिए। प्रत्येक किलोग्राम के चरण द्रव्यमान को तेज किया जाना चाहिए और फिर ब्रेक किया जाना चाहिए, इसलिए द्रव्यमान को सीधे खोए गए थ्रूपुट और बर्बाद ऊर्जा में परिवर्तित किया जाता है। एक कार्बन फाइबर चरण संरचना, आमतौर पर कार्बन फाइबर प्लेट और मिलान

2.2 गैंट्री और ब्रिज संरचनाएं

मंच के ऊपर गैंट्री बैठी है: एक लंबी बीम जो एक ऑप्टिकल सिर, एक निरीक्षण सेंसर या पूरी वेफर चौड़ाई पर एक जांच सरणी ले जाती है। यह एक क्लासिक कठोरता-वजन समस्या है। एक कार्बन फाइबर गैंट्री बीम, अक्सर एक बड़े अनुभाग की पुल्ट्रूड या रोल-लपेटी प्रोफ़ाइल, संरचना की पहली प्राकृतिक आवृत्ति बढ़ाती है और सर्वो बैंड यह एकल परिवर्तन इंजीनियरों को रोमांचक संरचनात्मक कंपन के बिना उपकरण को तेजी से चलाने की अनुमति देता है, और यह पूरे स्कैन में सिर-से-वेफर

2.3 मेट्रोलॉजी फ्रेम और संदर्भ संरचनाएं

मेट्रोलॉजी फ्रेम ज्यामिति को परिभाषित करते हैं जिसके खिलाफ बाकी सब कुछ मापा जाता है, इसलिए उनकी स्थिरता पूरी मश सीएफआरपी फ्रेम आकर्षक हैं क्योंकि उनके विस्तार को शून्य की ओर ट्यून किया जा सकता है, जो सिलिकॉन वेफर के कम विस्ता जहां फ्रेम को ग्लास स्केल, लेजर इंटरफेरोमीटर या कैपेसिटिव सेंसर के साथ इंटरफ़ेस करना चाहिए, मिलान-विस्तार कार्बन फाइबर प्लेट रीडिं

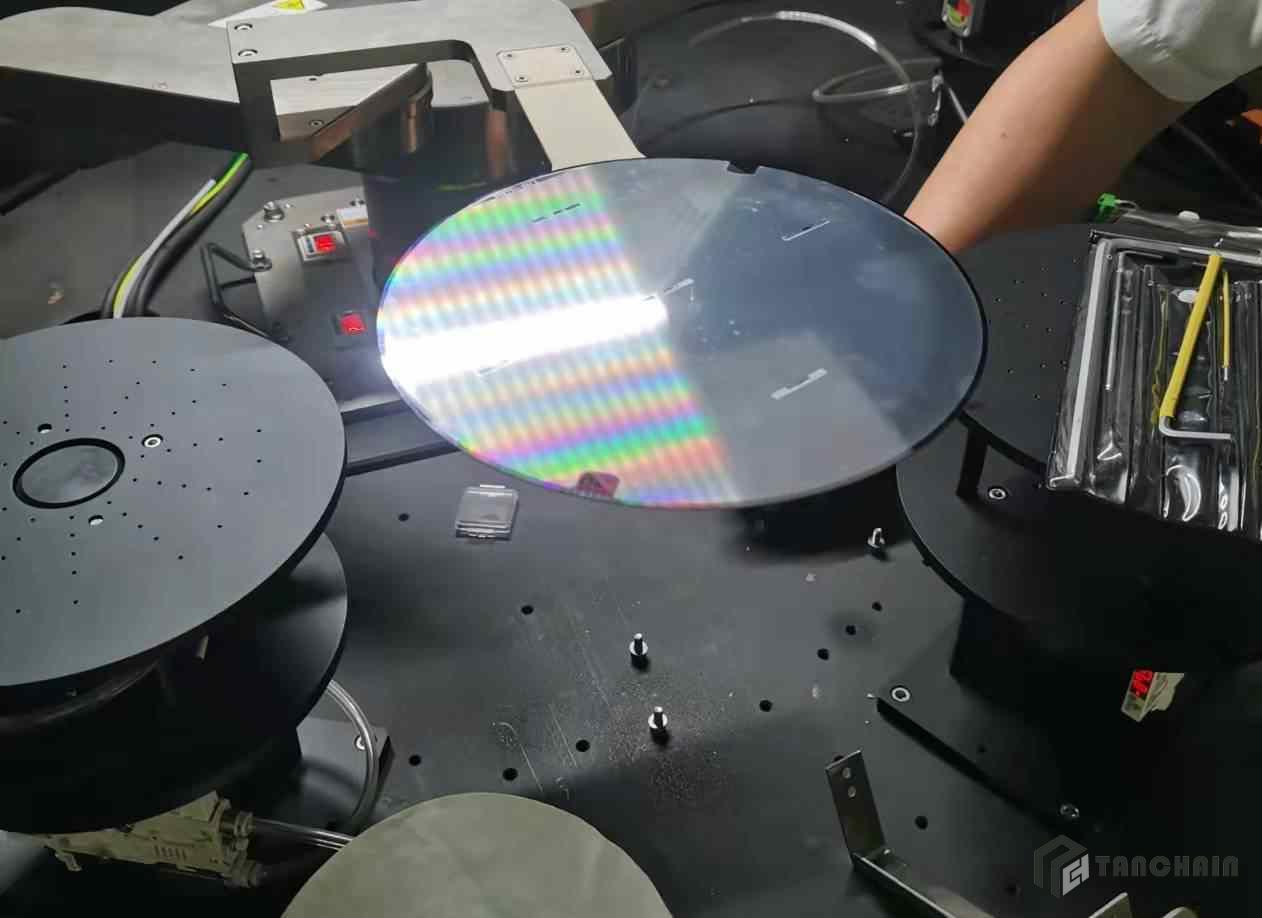

2.4 वेफर हैंडलिंग रोबोट और एंड इफेक्टर

वेफर ट्रांसफर रोबोट उच्च गति से प्रक्रिया कक्षों के बीच नाजुक, महंगे वेफरों को स्थानांतरित करते हैं, और उनके अंतिम प्रभावकारी हल्के, एक कार्बन फाइबर एंड इफेक्टर ब्लेड त्वरण के तहत 300 मिमी वेफर फ्लैट पकड़ने के लिए पर्याप्त कठोर है, सैग और कंपन से बचने के लिए पर्याप्त हल्का, और कण उत्पन्न पहनने स यही तर्क पिन, ब्लेड धारकों और क्लस्टर उपकरण के पूरे हाथों को स्थानांतरित करने पर लागू होता है।

2.5 वैक्यूम चैंबर, बीमलाइन और आयन प्रत्यारोपण हार्डवेयर

वैक्यूम और बीमलाइन वातावरण के अंदर, कार्बन फाइबर और हाइब्रिड मिश्रित घटक नाजुक सेंसर के निकटता में चल रहे द्रव्यमान को कम करते हैं और गैर-चुंब आयन प्रत्यारोपण और इलेक्ट्रॉन-बीम सिस्टम किसी भी चुंबकीय या चालक संरचना के प्रति संवेदनशील हैं जो बीम को परेशान कर सकती है, और किसी भी थर् सावधानीपूर्वक नियंत्रित फाइबर वास्तुकला वाली समग्र संरचनाएं धातु विधानसभा के वजन दंड के बिना इन व्यापार

3. सामग्री और उनकी विशिष्ट भूमिकाएं

कोई भी एकल फाइबर रूप अर्धचालक उपकरण समस्या को हल नहीं करता है। सही उत्तर आमतौर पर एक संयोजन होता है, और भूमिकाओं को समझना एक महंगे डिजाइन से काम करने वाले डिजाइन को अलग करता है।

3.1 सटीक संरचनाओं के लिए कार्बन फाइबर प्लेट

मशीन और अर्ध-आइसोट्रॉपिक कार्बन फाइबर प्लेट चरणों, कोष्ठकों, स्पेसर ब्लॉकों और मेट्रोलॉजी सदस्यों के लिए जाने वाली सा क्वासी-आइसोट्रॉपिक लेअप कम और नियंत्रित सीटीई के साथ अनुमानित, इन-प्लेन कठोरता प्रदान करते हैं, और प्लेट को एल्यूमीनियम के रूप में समान टूलिंग परिशुद्धता के साथ मशी

3.2 कार्बन फाइबर ट्यूब और Pultruded प्रोफ़ाइल

पुल्ट्रूड कार्बन फाइबर ट्यूब और संरचनात्मक प्रोफाइल गैंट्री, रोबोट आर्म और सपोर्ट रेल के लिए लंबे, निरंतर-अनुभाग पुल्ट्रूशन एक प्रमाणित, दोहराए जाने योग्य क्रॉस-सेक्शन का उत्पादन करता है, जो जब एक उपकरण श्रृंखला में बनाया जाता है और प्रत् ट्यूबों का उपयोग हल्के, कठोर लिंकेज और फैब के अंदर स्वचालित सामग्री हैंडलिंग उपकरण के फ्रेम के लिए भी किया जाता है।

3.3 कार्बन फाइबर प्रीप्रेग और फैब्रिक

जहां ज्यामिति जटिल या एक बार है - एक आकार का झुपड़ा, एक सेंसर आवास, एक आकृति समर्थन - एक मोल्ड पर रखा कार्बन फाइबर प्रीप्रेग उच्चतम और सबसे सुसंगत फाइबर मात्रा अंश और टुकड राल जलसेक के साथ सूखे कार्बन फाइबर कपड़े बड़े, कम मात्रा वाले भागों के लिए एक अधिक किफायती मार्ग प्रदान करते हैं। दोनों टुकड़े टुकड़े को स्थानीय रूप से ट्यून करने की अनुमति देते हैं, ठीक वहां कठोरता जोड़ते हैं जहां लोड पथ इसकी मांग करता ह

3.4 कठोरता और इन्सुलेशन के लिए अरामिड फाइबर

अरामिड फाइबर प्रभाव और घर्षण प्रतिरोध लाता है जहां मिश्रित भाग हैंडलिंग उपकरण या मानव ऑपरेटरों से मिलते हैं, और यह स्वाभाविक रूप से विद् अरामिड कपड़े और अरामिड फिलामेंट का उपयोग अक्सर मिश्रित सतह को चिपिंग से बचाने के लिए हाइब्रिड टुकड़े टुकड़े में किया जाता है, और पृथक तत्वों के जहां एक डिजाइन को एक सतह की आवश्यकता होती है जो प्रवाहकीय कणों को खोलने के बिना प्रभाव का विरोध करती है, एक अरामिड-समृद्ध बाहरी

3.5 थर्मल और अग्नि सुरक्षा के लिए पूर्व-ऑक्सीकृत फाइबर

अर्धचालक उपकरणों में हीटर, चक और प्रक्रिया कक्ष होते हैं जो उच्च तापमान तक पहुंचते हैं, और आसपास की संरचनाओं को सुरक्षा की आवश्यकता होती है जो पूर्व-ऑक्सीकृत फाइबर (पैनॉक्स) महसूस किया, कपड़ा और यार्न सामान्य जैविक कपड़ों के चार्रिंग और गिरावट के बिना लौ प्रतिरोधी, उच पूर्व-ऑक्सीकृत फाइबर घटकों का उपयोग गर्म चक के आसपास, थर्मल बाधाओं में, और उपकरण लिफाफे के अंदर केबलिंग और वायवीय लाइनों के लिए अग्न

4. आवेदन चयन मैट्रिक्स

नीचे दी गई तालिका सामान्य अर्धचालक उपकरण शुल्क बिंदुओं को अनुशंसित फाइबर उत्पाद रूप और इसके द्वारा प्रदान की जान इसका उद्देश्य पहले पास मार्गदर्शक के रूप में है। अंतिम सामग

मैट्रिक्स एक प्रारंभिक बिंदु है, इंजीनियरिंग के लिए एक विकल्प नहीं। दो शुल्क बिंदु जो समान दिखते हैं, एक बार कंपन मोड आकार, थर्मल ढाल और स्वच्छता वर

5. इंजीनियरिंग केस: क्यों कंपोजिट यहां धातु बीट्स

अर्धचालक उपकरण खरीदार शायद ही कभी सामग्री पर पैसे बचाने के लिए कार्बन फाइबर चुनते हैं। वे इसे चुनते हैं क्योंकि मशीन के प्रदर्शन लिफाफे तक किसी अन्य तरीके से नहीं पहुंचा जा सकता है।

5.1 थर्मल स्टेबिलिटी जो ओवरले ईमानदार रखती है

ओवरले त्रुटि उन्नत लिथोग्राफी में सबसे महंगी दोष वर्ग है। एक संरचना जो तापमान के स्विंग पर कुछ माइक्रोमीटर तक भी बढ़ती है, उस छवि को बदल देगी जो यह प्रोजेक्ट करती है। टुकड़े टुकड़े को इंजीनियर करके ताकि सीटीई शून्य तक पहुंच जाए, या रेटिकल या वेफर संदर्भ से मेल खाए, कार्बन फाइबर तथ्य के बाद सॉफ्टवेयर में इसे ठी

5.2 थ्रूपुट के लिए कठोरता और डैम्पिंग

उपकरण थ्रूपुट इस बात से नियंत्रित होता है कि एक चरण कितनी तेजी से चल सकता है और फिर स्थिर हो सकता है। उच्च विशिष्ट कठोरता संरचना को कम द्रव्यमान पर कठोर रहने देती है, और मिश्रित का अंतर्निहित दमपन अवशिष्ट कंपन को दबाता है जो अन्यथा लंबे समय परिणामस्वरूप एक मशीन है जो तेज और अधिक सटीक दोनों है, जो वास्तव में उद्योग के लिए भुगतान करने वाला संयोजन है।

5.3 स्वच्छता और गैर-चुंबकीय व्यवहार

एक स्वच्छ कक्ष के अंदर, एक सामग्री जो कणों को बाहर निकालती है, संक्षार करती है या बहती है, इसके यांत्रिक गुणों की परवाह किए ब सही राल प्रणाली और सतह परिष्करण के साथ सीएफआरपी निष्क्रिय है, जंग नहीं है, और धातु पहनने के मलबे का उत्पादन नहीं करता है जो स्टील चल रहे भाग इसका गैर-चुंबकीय चरित्र इलेक्ट्रॉन और आयन बीम कॉलम के पास भी आवश्यक है, जहां एक फेरोमैग्नेटिक संरचना बीम को विकृत करेगी।

5.4 एक उपकरण पीढ़ी में जीवनचक्र लागत

एक फैब टूल को कई वर्षों तक चलाने की उम्मीद है, अक्सर कई प्रक्रिया नोड्स में, और खोए गए वेफर शुरू होने में डाउनटाइम को मापा ज एक संरचना जो अपनी ज्यामिति रखती है, जंग नहीं करती है और थर्मल ड्रिफ्ट के खिलाफ आवधिक रूप से पुनः कैलिब्रेशन की आवश्यकता नहीं है, स्वामित्व एक मशीन के लिए जो लाखों डॉलर खर्च कर सकती है, स्थिरता की अर्थशास्त्र निर्णायक है।

6. विनिर्माण और गुणवत्ता विचार

अर्धचालक उपकरणों के लिए समग्र भागों को सहिष्णुता और प्रलेखन मानकों के अनुसार रखा जाता है जो सामान्य औद्योगिक कार्य की तुलना में बहुत

• लेअप डिजाइन: पुष्टि करें कि टुकड़े टुकड़े को वास्तविक भार पथ और थर्मल ढाल के लिए डिज़ाइन किया गया है, न केवल धातु के भाग से कॉपी किया गय

• सीटीई मिलान: मिश्रित का विस्तार पूर्ण ऑपरेटिंग तापमान बैंड में संदर्भ संरचना या वेफर से मेल खाता है।

• राल और आउटगैसिंग: कम आउटगैसिंग वाली एक राल प्रणाली का चयन करें और इसे क्लीनरूम और वैक्यूम आवश्यकताओं के खिलाफ मान्य करें।

• स्वच्छता और समाप्ति: किनारे सीलिंग, सतह उपचार और कण नियंत्रण निर्दिष्ट करें ताकि भाग एक दोष स्रोत नहीं बन जाए।

• मेट्रोलॉजी और ट्रेसेबिलिटी: दस्तावेजीकृत फाइबर सामग्री, लेअप शेड्यूल और वितरित भाग के लिए अनुगमन योग्य आयामी निरीक्षण की आवश्यकता ह

• बंधन और फास्टनिंग: धातुओं के साथ गैल्वैनिक युग्मन से बचने और थर्मल साइकिल चलाने पर बोल्ट प्रीलोड स्थिर रखने के लिए डिजाइन जोड़

• मरम्मत: जहां संभव हो, बंधन पैच मरम्मत के लिए योजना बनाएं, इसलिए एक मामूली क्षति घटना महंगी विधानसभा को स्क्रैप नहीं करती है।

7. अगली उपकरण पीढ़ी को आकार देने वाले रुझान

कई ताकतें कार्बन फाइबर को अर्धचालक उपकरणों में गहराई से धकेल रही हैं। पहला प्रक्रिया नोड्स का अथक सिकुड़ना है, जो प्रत्येक पीढ़ी के ओवरले और महत्वपूर्ण आयाम के बजट को कसलता है और थर्मल स्थिरता को गैर-ब दूसरा उच्च-एनए ईयूवी लिथोग्राफी का उदय है, जिसकी बड़ी ऑप्टिक्स और तंग सहिष्णुता मंच और फ्रेम कठोरता पर और भी अधिक मांग रखती है। तीसरा उन्नत पैकेजिंग और 3 डी एकीकरण का विकास है, जो वेफर हैंडलिंग और निरीक्षण चरणों को गुणा करता है और इसलिए हल्के, तेज, स्वच्छ हैंडलिंग ह अंत में, यौगिक अर्धचालक और बिजली उपकरण विनिर्माण का विस्तार नए प्रक्रिया तापमान और नए कक्ष वातावरण लाता है, कार्बन फाइबर संरचनाओं के साथ-साथ प हर मामले में सक्षम विषय एक ही है: एक सामग्री जो कठोर, हल्का, आयामी रूप से स्थिर और साफ है।

शंघाई टैंचेन न्यू मटेरियल टेक्नोलॉजी उन्नत उपकरण कार्यक्रमों के पीछे पूर्ण फाइबर स्टैक की आपूर्ति करती है कार्बन फाइबर पूर्ववर्ती और फिलामेंट, कार्बन फाइबर स्टेपल, कपड़ा, प्रीप्रेग, प्लेट, ट्यूब, चाहे कार्य एक प्रोटोटाइप वेफर चरण, एक मेट्रोलॉजी फ्रेम रीडिजाइन या हार्डवेयर को संभालने के लिए एक उत्पादन कार्यक्रम हो, हमारी टीम सामग्री र हमारी कार्बन फाइबर उत्पाद श्रृंखला ब्राउज़ करें या अपनी अगली अर्धचालक उपकरण परियोजना पर विनिर्देश चर्चा के लिए एक पूछत
