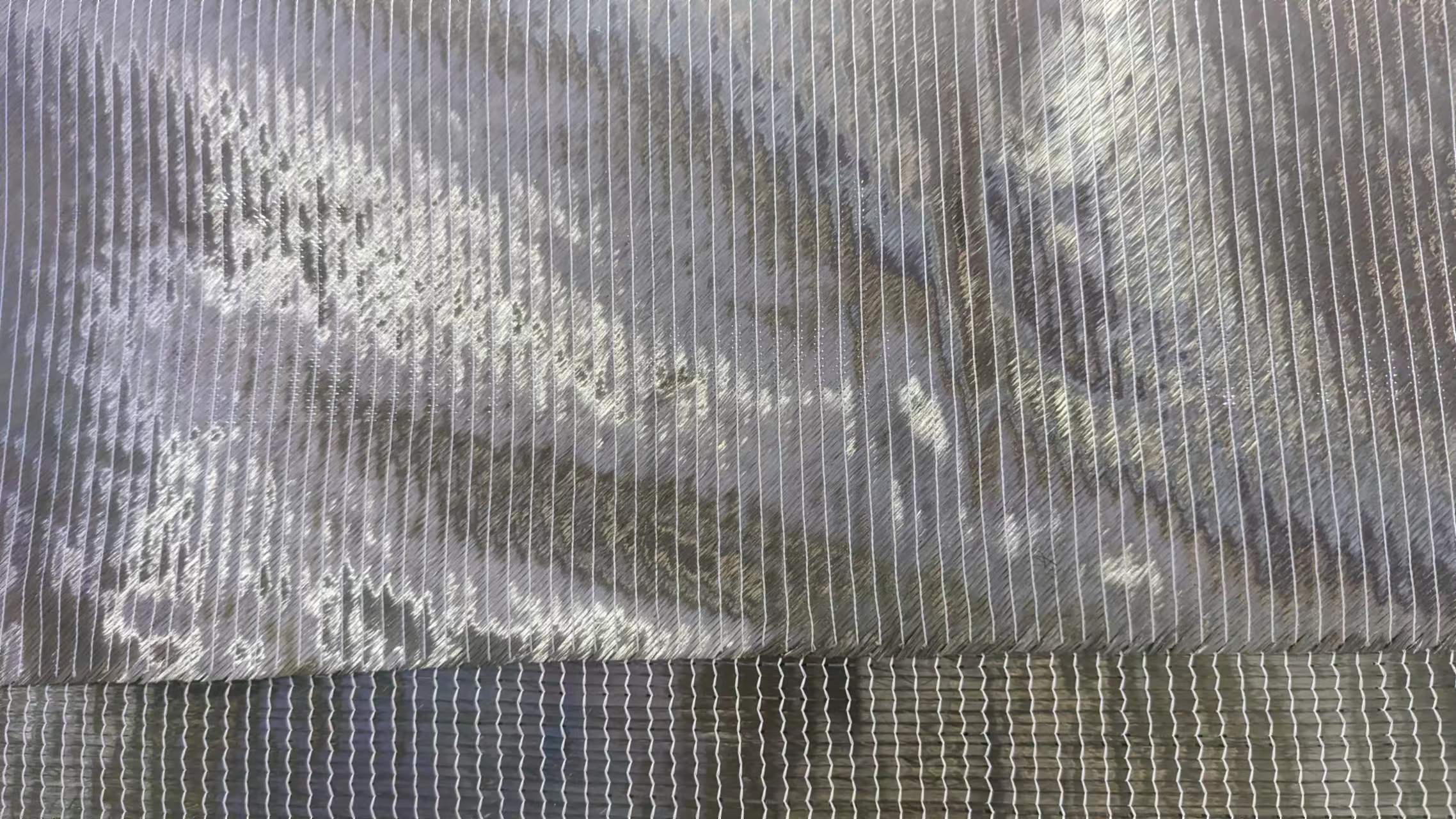

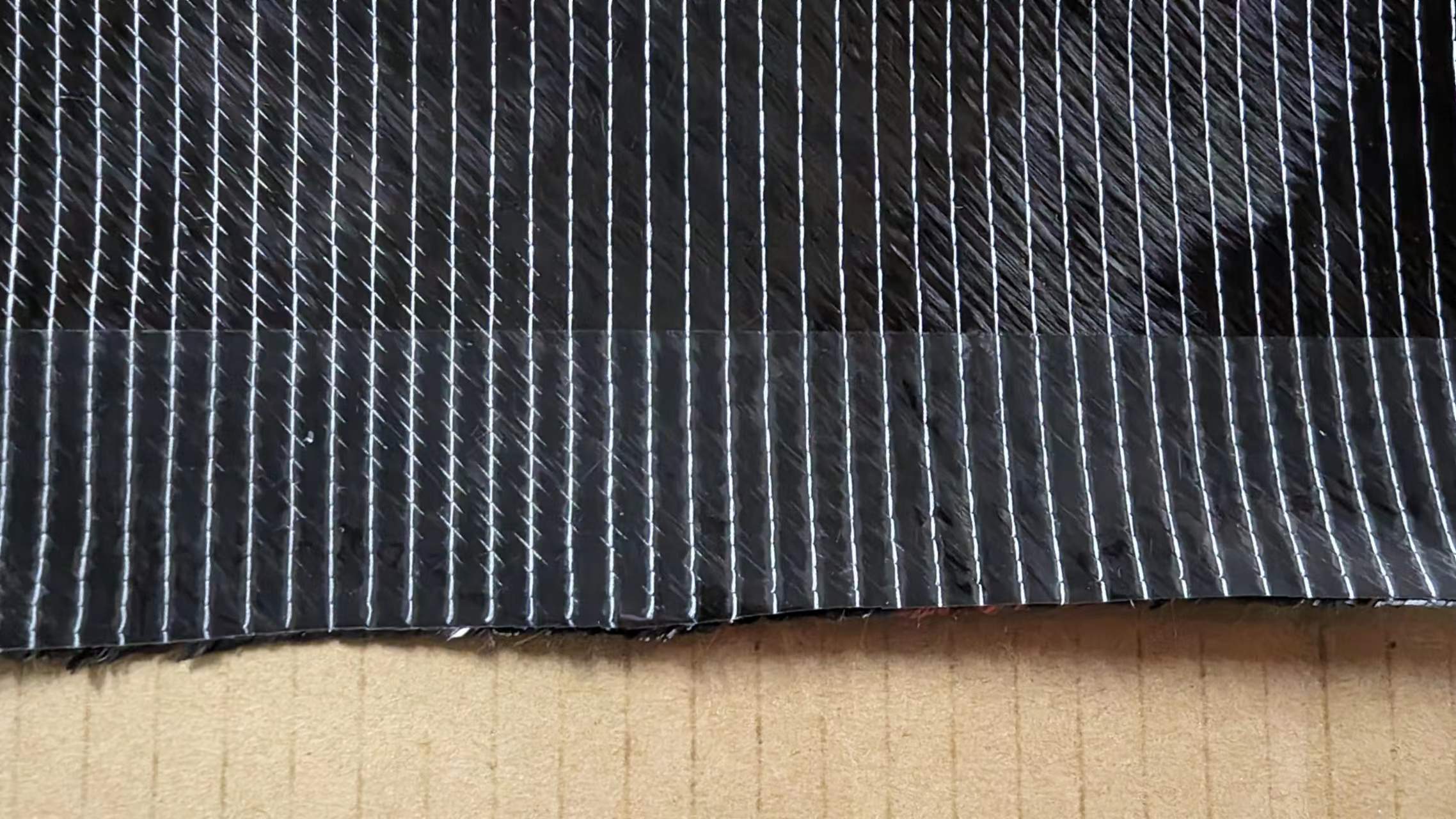

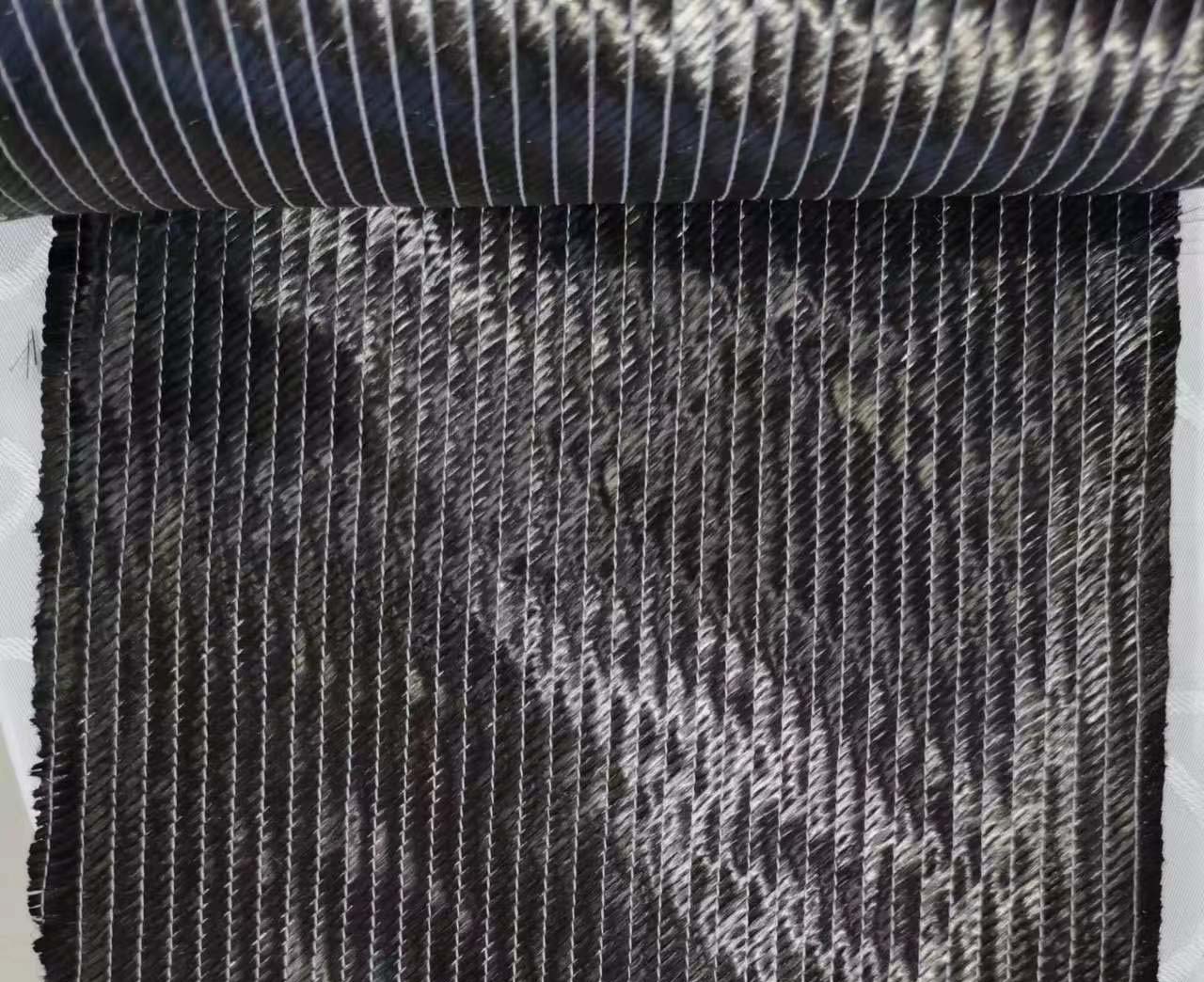

Un tissu axial en fibre de carbone est un tissu de base fixé entre eux par un système de tricotage ou un liant chimique. Il se compose d'une ou plusieurs couches parallèles de fils de fibres de carbone droites. Chaque couche de fils peut être disposée dans une direction différente. La densité de la couche de fil peut varier et peut être combinée à un voile, un film, une mousse ou un autre matériau.
Nombre de fils de carbone | 3k,6k,12k,24k |
Poids |
200,240,280,300,400,600,800gsm |
Structure | Double axe, triple axe, multi - Axe |
Le coin | ± 45°, 0 / 90° |

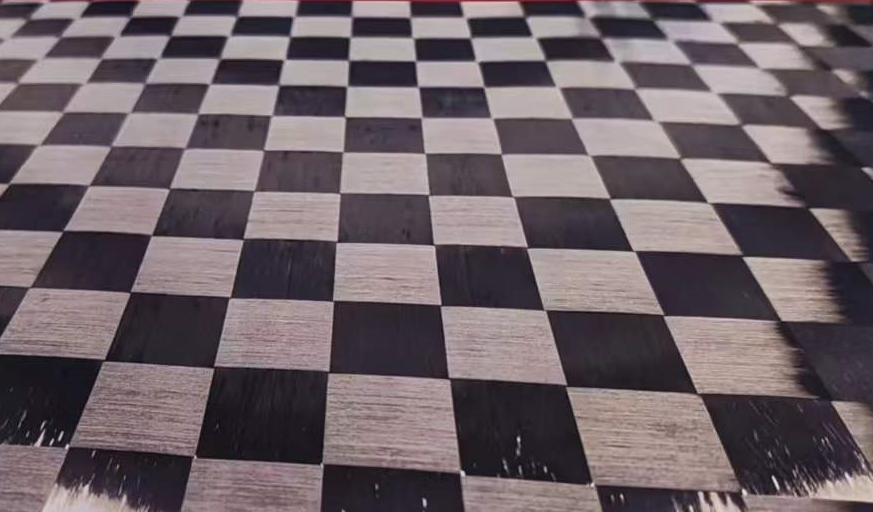

Le tissu bi - axial expansé en fibre de carbone est tissé avec un ruban de fil expansé en fibre de carbone. Le tissu est plus léger et plus mince, les points d'entrelacement des fibres sont plus droits, ce qui favorise la pénétration rapide de la résine. Lorsque les produits composites sont finalement limités par des exigences de conception telles que l'épaisseur, la résistance, le poids et les propriétés mécaniques, les avantages de l'utilisation de tissus biaxiaux expansés en fibre de carbone sont encore plus importants, ce qui permet d'obtenir des produits composites légers, résistants et ayant de meilleures propriétés mécaniques.
Poids | 80,100,160,200gsm |
Largeur du fil | 8,16,20mm |
Épaisseur | 0.08, 0.10, 0.20mm |
Structure | Uni, sergé |
Fibre de carbone | T700 |
Les tissus bi - axiaux traditionnels sont constitués de deux groupes de fils perpendiculaires entre eux entrelacés d'un même côté. Un tissu triaxial est un tissu formé de trois fils entrelacés dans un même plan à un angle de 60°. Étant donné que le tissu triaxial est une structure spéciale composée de trois systèmes de fils entrelacés, il a une bonne stabilité structurelle du tissu et les mêmes propriétés mécaniques de contrainte dans toutes les directions, de sorte que les forces agissant sur le tissu sont dispersées sur trois axes et la résistance du tissu est grandement améliorée. Ce tissu a des indicateurs de performance tels que la résistance à l'éclatement, la résistance à la déchirure et la résistance à la rupture plus élevés que les tissus biaxiaux et a une force uniforme dans toutes les directions. Avantages: haute résistance à la traction diagonale, bonne extrusion, bonne résistance à la fatigue
Le tissu triaxial expansé en fibre de carbone est plus léger et plus mince. Les tissus triaxiaux expansés en fibre de carbone reflètent mieux leur aptitude à la conception lorsque le produit composite final est limité par le poids, l'épaisseur et la conception des propriétés mécaniques.
Grâce au tissage entrelacé des trois fils du tissu triaxial, les fils des trois directions réfractent la lumière sous différents angles, donnant au tissu un effet stéréoscopique qui le rend encore plus esthétique et unique.
Largeur du fil | 8,12,16,20mm |
Poids | 120,150,200gsm |
Épaisseur | 0.10, 0.15, 0.20mm |
Fibre de carbone | T700 |
Le Composite renforcé de fibres est constitué d'un renfort fibreux et d'une matrice de résine. Ils présentent les avantages d'une faible densité spécifique, d'excellentes performances mécaniques et d'une grande facilité de conception. Ils ont une large gamme d'applications dans le domaine de l'aérospatiale. Le renfort fibreux dans un matériau composite est un corps porteur dont les propriétés mécaniques déterminent en grande partie les propriétés mécaniques du matériau composite. Le renfort fibreux est généralement constitué d'une tresse unidirectionnelle ou bidirectionnelle et d'une matrice de résine. Dans ces tissus, les fils de fibres sont interposés les uns dans les autres à un angle de 0° ou 90°, formant un plan dense bidimensionnel. La densité de surface du tissu est élevée et les fils de fibres ont de nombreux points de recouvrement qui ne favorisent pas une pénétration suffisante de la matrice de résine.
Un tissu tridirectionnel est constitué de trois groupes de fils entrelacés dans un plan sous un angle particulier (60°).
C'est un tissu plat. En raison de la structure tressée avec une symétrie élevée et une bonne isotropie du tissu, la charge peut être dispersée plus efficacement lorsqu'elle est sollicitée, ce qui rend les propriétés mécaniques du tissu ternaire supérieures à celles du tissu ordinaire. Les fils dans un tissu ternaire sont entrelacés sous un angle spécifique, ce qui permet la présence de trous dans le tissu, ce qui réduit efficacement la densité de surface du tissu. Ces caractéristiques rendent les matériaux composites à renfort Textile tridimensionnel encore meilleurs.
Il est plus léger, a de meilleures performances globales et est largement utilisé dans les domaines des articles de sport et de l'aérospatiale.
Largeur du fil | 1.5, 2mm |
Distance du trou | 3±0.5mm, 4±0.5mm |
Poids | 100,130gsm |
Fibre de carbone | T700 |
